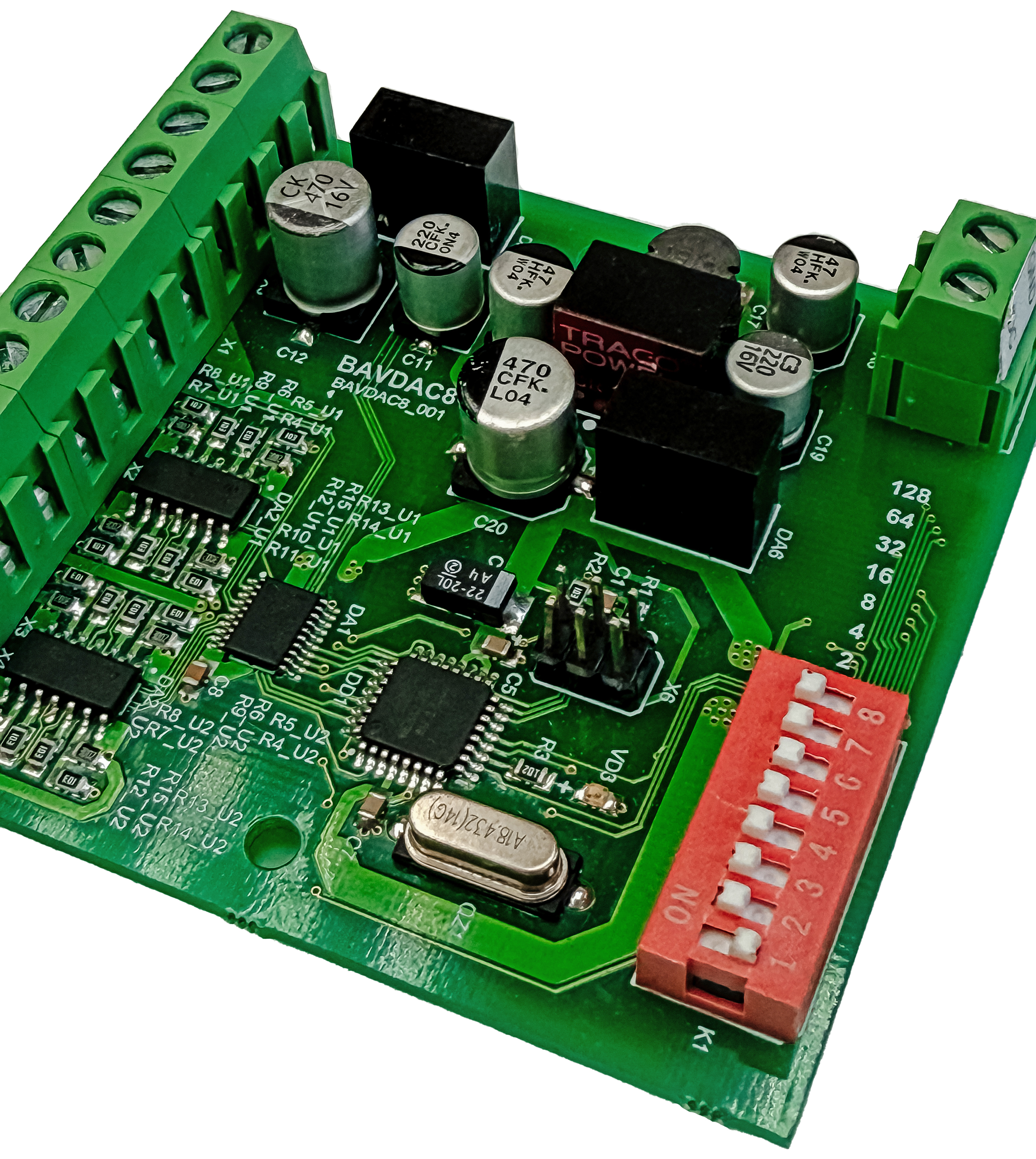

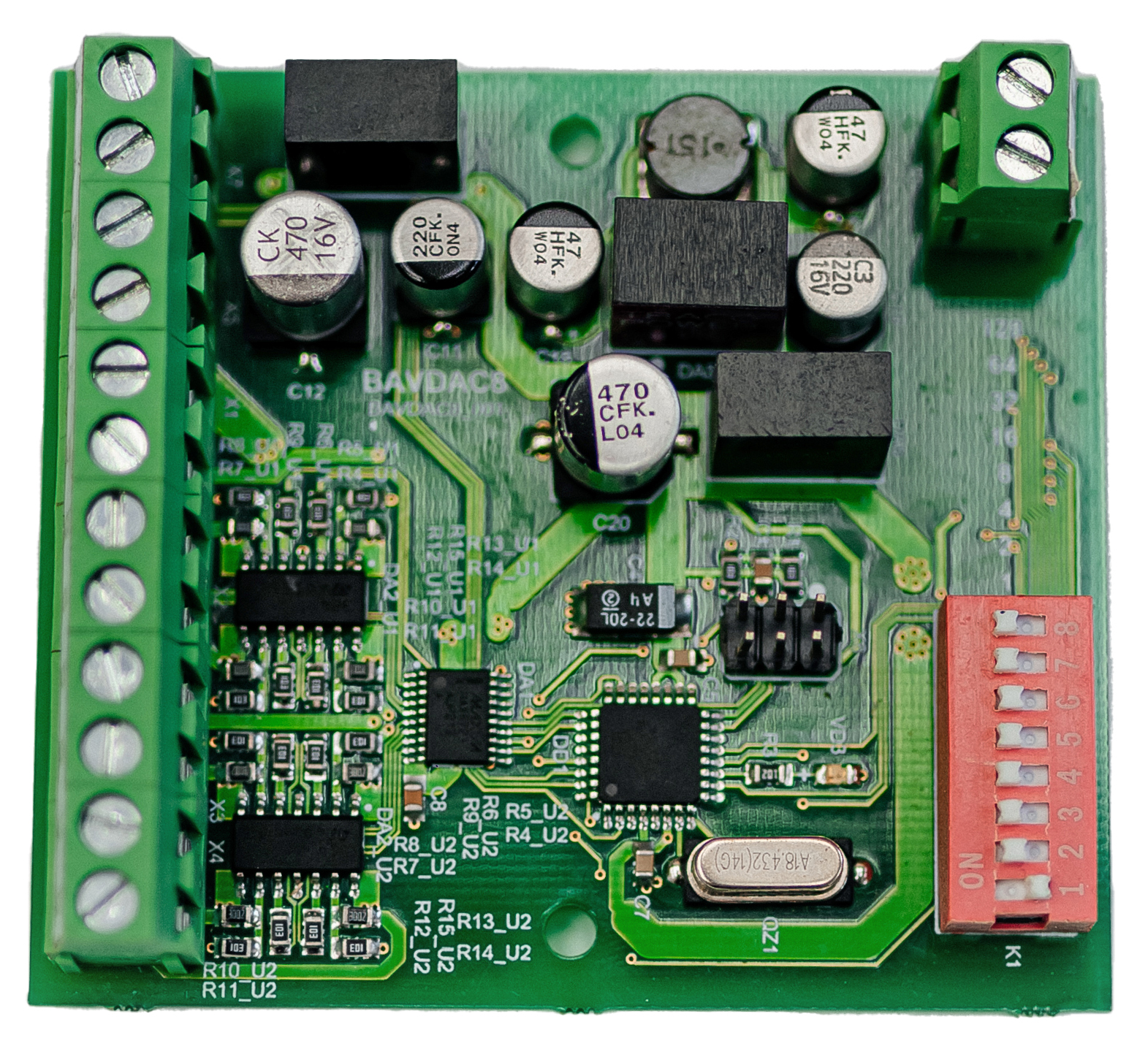

Блок адресный выходной цифро-аналогового преобразования
Характеристики
Напряжение питания, В
—
12-36
Ток потребления при питании 24В в режиме дежурном/пожар, мА
—
60/60 (без нагрузки исполнительных цепей)
Гальваническая развязка
—
Есть
Напряжения питание выходов, В
—
12-35
Аналоговых выходных каналов
—
8
Ошибка преобразования ЦАП, %
—
1
Макс. выходной ток канала, мА
—
20
Выдаваемые сигналы напр., В
—
0...10
Разрядность ЦАП, бит
—
8
Вес, кг
—
0,12
#PROP_TITLE#
—
#PROP_VALUE#
Блок адресный выходной цифро-аналогового преобразования
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.
Блок предназначен для вывода 8-ми унифицированных аналоговых сигналов напряжения. Степень защиты IP00, возможность крепления на DIN-рейку.
Блок обеспечивает:
• Гальваническую развязку аналоговых выходов;
• Гальваническую развязку входа интерфейса RS-485;
• Защиту выходов от КЗ и обратной полярности;
• Передачу всех параметров по линии связи RS-485.

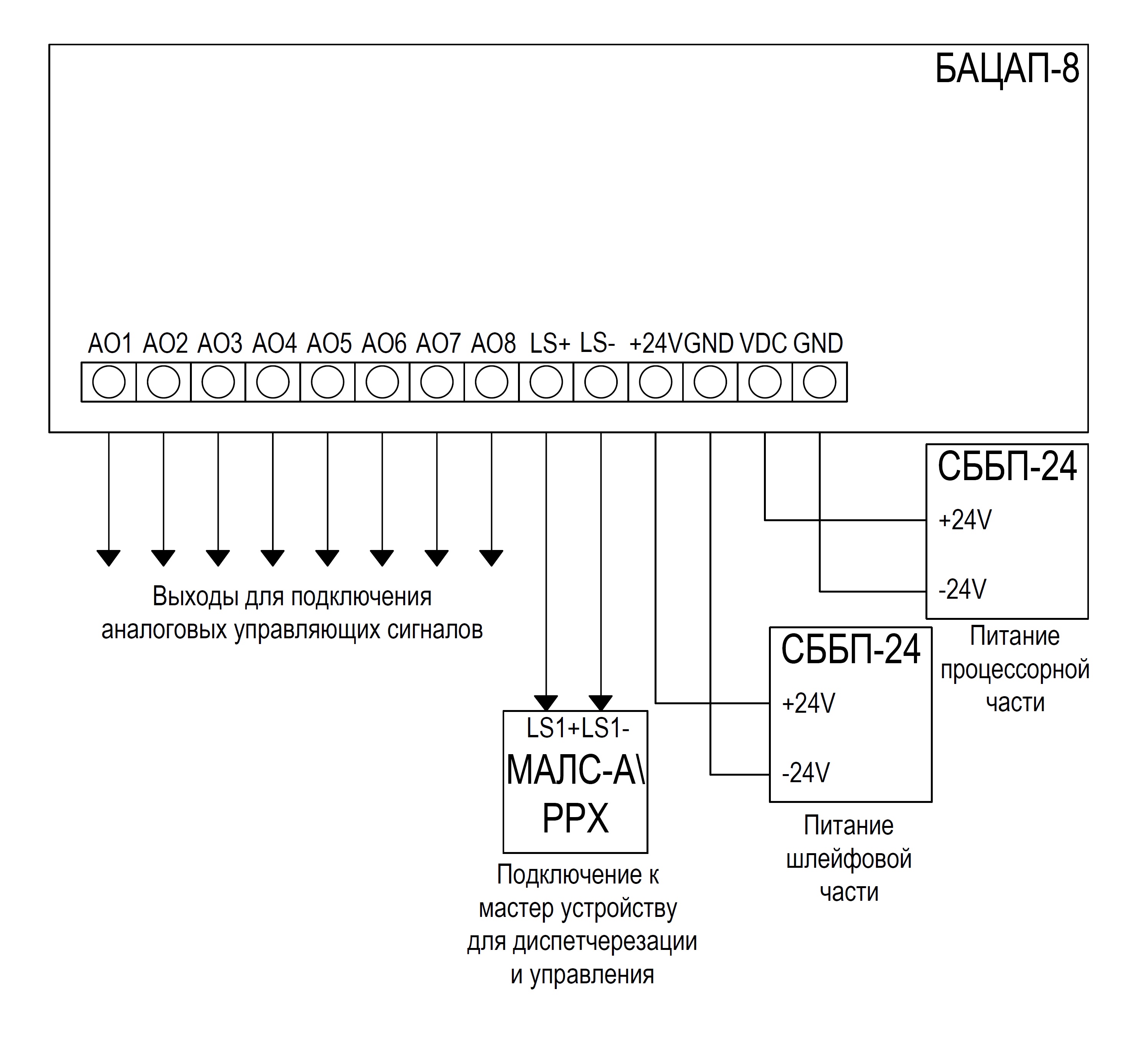

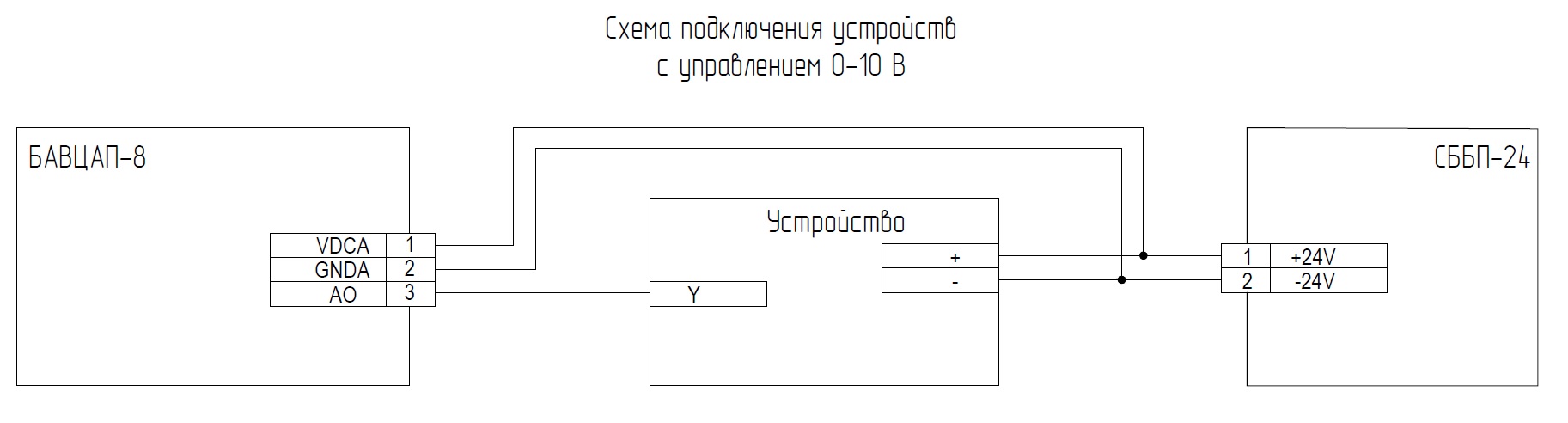

Блок БАВЦАП-8т производит цифро-аналоговое преобразование и последующую выдачу аналоговых сигналов напряжения на выходы AO1..AO8. Каждый из 8-ми аналоговых входов может быть использован для выдачи сигналов управления 0...10В.
