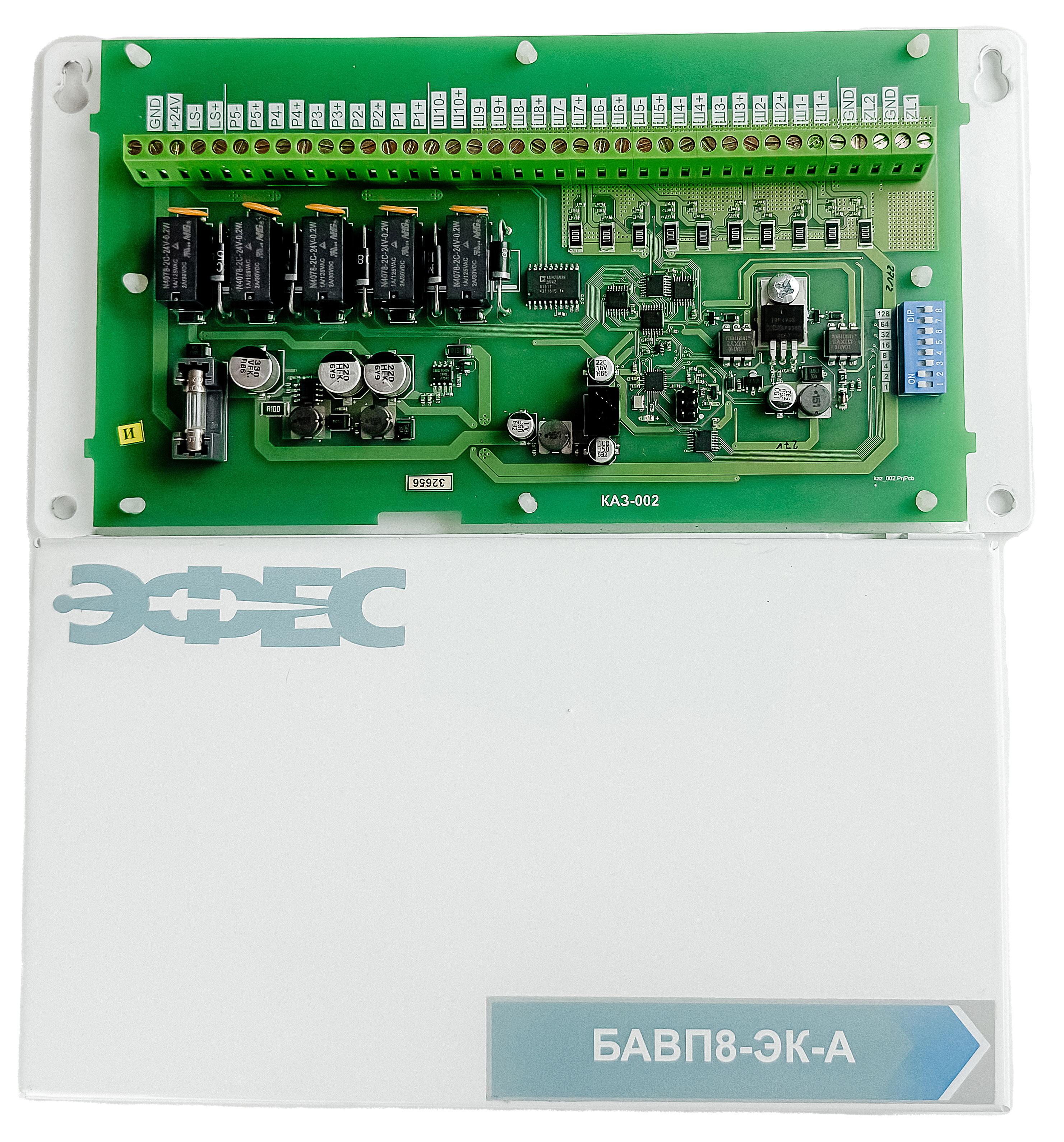

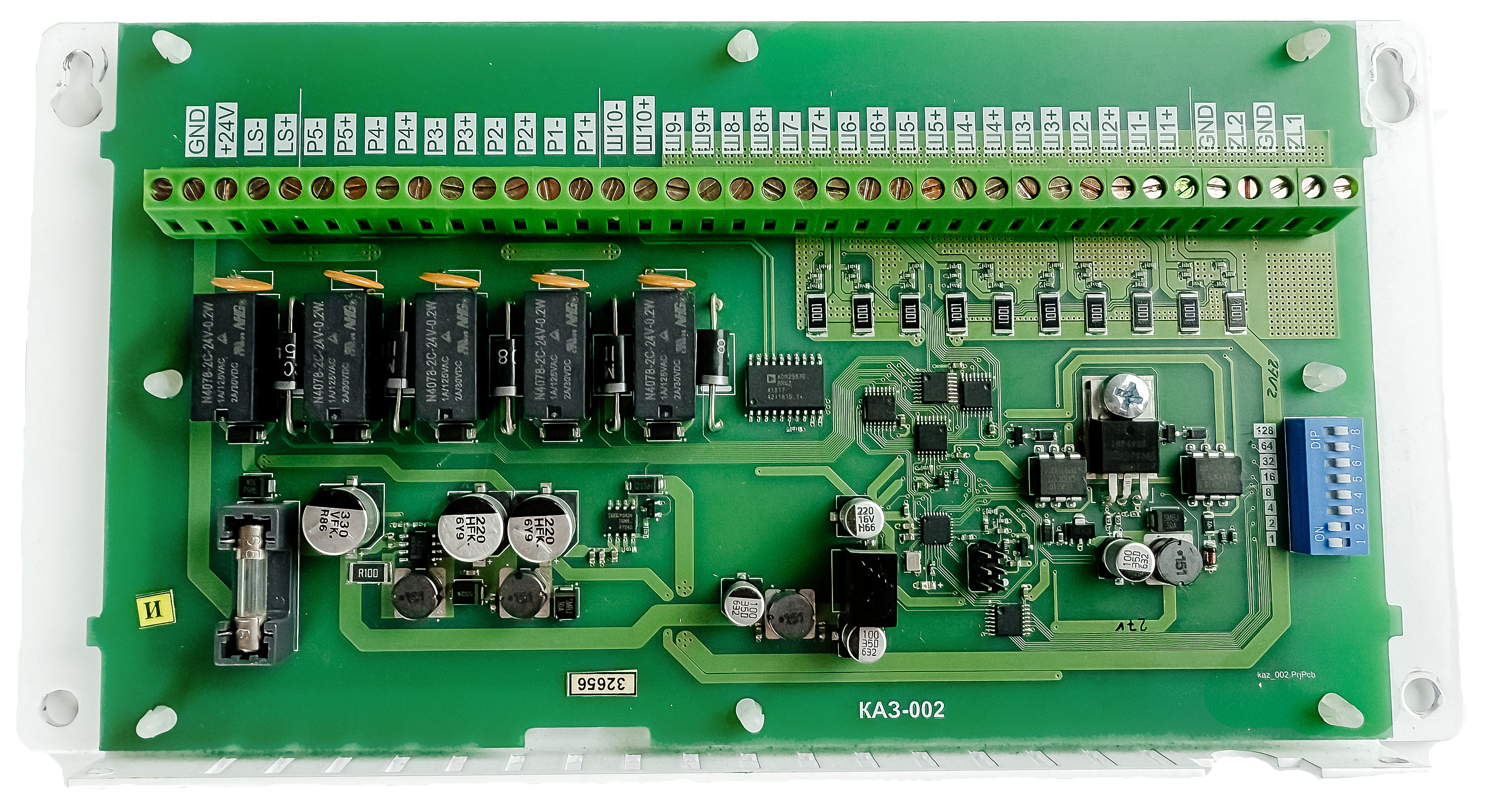

Блок адресный входной пожарный (охранный)
Корпус: В корпусе
В корпусе
Без корпуса
Характеристики
Напряжение питания, В
—
24-27
Ток потребления при питании 24В в режиме дежурном/пожар, мА
—
150/300 (без нагрузки исполнительных цепей)
Максимальный ток одного контрольно-пускового шлейфа, А
—
1.5
Суммарный максимальный ток контрольно-пусковых шлейфов, А
—
5
Напряжение развязки RS-485, В
—
1000
Количество шлейфов охранно-пожарной сигнализации
—
10
Количество контрольно-пусковых шлейфов
—
5
Количество адресных шлейфов
—
1
Оконечный резистор, кОм
—
4.7 ±10%
Макс. длина линии связи, м
—
1200
Масса модуля, кг
—
1.0
#PROP_TITLE#
—
#PROP_VALUE#
Блок адресный входной пожарный (охранный)
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.
Блок предназначен для подключения любых неадресных типов датчиков и извещателей охранно-пожар-
ной сигнализации, адресных устройств линейки Z-line и датчиков технологического оборудования. Кон-
троль состояния любых типов исполнительных устройств охранно-пожарной сигнализации, а также воз-
можность управления ими. Степень защиты IP20.
• контроля состояния 10 неадресных и 1 адресного шлейфа сигнализации;
• управления исполнительными устройствами оповещения, пожаротушения, технологическим оборудованием;
• контроля целостности всех подключаемых цепей.
Блок осуществляет сбор и передачу информации на модуль адресной линии сигнализации МАЛС-А или РРХ.
Настройка режима работы блока осуществляется с помощью специализированного программного обеспече-
ния КСБ «ЭФЕС».
Блок обеспечивает:
• Программирование режима каждого шлейфа;
• Передачу всех параметров по линии связи RS-485;
• Постановку и снятие шлейфов с охраны;
• Защиту от перегрузки шлейфов и выходных цепей;
• Стабилизированное напряжение в шлейфе;
• Кольцевое и радиальное подключение адресных устройств Z-line.
